Na huśtawce łatwo zauważyć, że ten sam ruch może być ledwie widocznym kołysaniem albo szerokim wychyleniem niemal do poziomu. To właśnie amplituda drgań opisuje, jak daleko ciało oddala się od położenia równowagi. Wyjaśnię, jak ją rozpoznać, obliczyć z wykresu i odróżnić od okresu, częstotliwości oraz całkowitej drogi ruchu.
Najważniejsze informacje o maksymalnym wychyleniu
- Amplituda to największe wychylenie od położenia równowagi.
- Oznacza się ją literą A, a w ruchu mechanicznym najczęściej podaje w metrach.
- Jeśli znasz skrajne położenia, użyj wzoru A = (xmax - xmin) / 2.
- Odległość między dwoma skrajnymi punktami wynosi 2A, a nie A.
- W drganiach tłumionych amplituda maleje z czasem, natomiast przy rezonansie może gwałtownie wzrosnąć.
Co naprawdę oznacza największe wychylenie
Wyobraź sobie ciężarek zawieszony na sprężynie. Gdy pozostaje nieruchomy, znajduje się w położeniu równowagi. Po odciągnięciu go o 4 cm w dół i puszczeniu zacznie poruszać się w górę, przejdzie przez punkt równowagi, a potem wychyli się o 4 cm w drugą stronę. W takim przypadku amplituda wynosi 4 cm.
Nie mierzymy więc całej drogi ciężarka od jednego końca do drugiego. Ta odległość wynosi 8 cm i jest podwójną amplitudą. Sama amplituda mówi tylko o największym oddaleniu od środka ruchu.
W fizyce oznacza się ją literą A. Dla drgań mechanicznych jednostką jest zwykle metr, centymetr albo milimetr. W przypadku wahadła można dodatkowo opisywać maksymalne wychylenie kątem, na przykład 10°, ale trzeba wtedy jasno zaznaczyć, że chodzi o amplitudę kątową.
Położenie równowagi jest punktem odniesienia
Najczęstszy błąd polega na mierzeniu odległości od przypadkowego punktu zamiast od środka ruchu. Dla huśtawki będzie to położenie spoczynkowe, dla ciężarka na sprężynie punkt, w którym siły się równoważą, a dla drgającej gałęzi lub struny średnie położenie podczas ruchu.
Jeśli ciało waha się między punktami oddalonymi od środka o różne wartości, układ może być źle ustawiony albo ruch nie jest symetryczny. Wtedy nie należy bezrefleksyjnie przyjmować połowy całkowitego zakresu. Najpierw trzeba ustalić, gdzie naprawdę znajduje się położenie równowagi.
Jak obliczyć amplitudę z danych lub wykresu

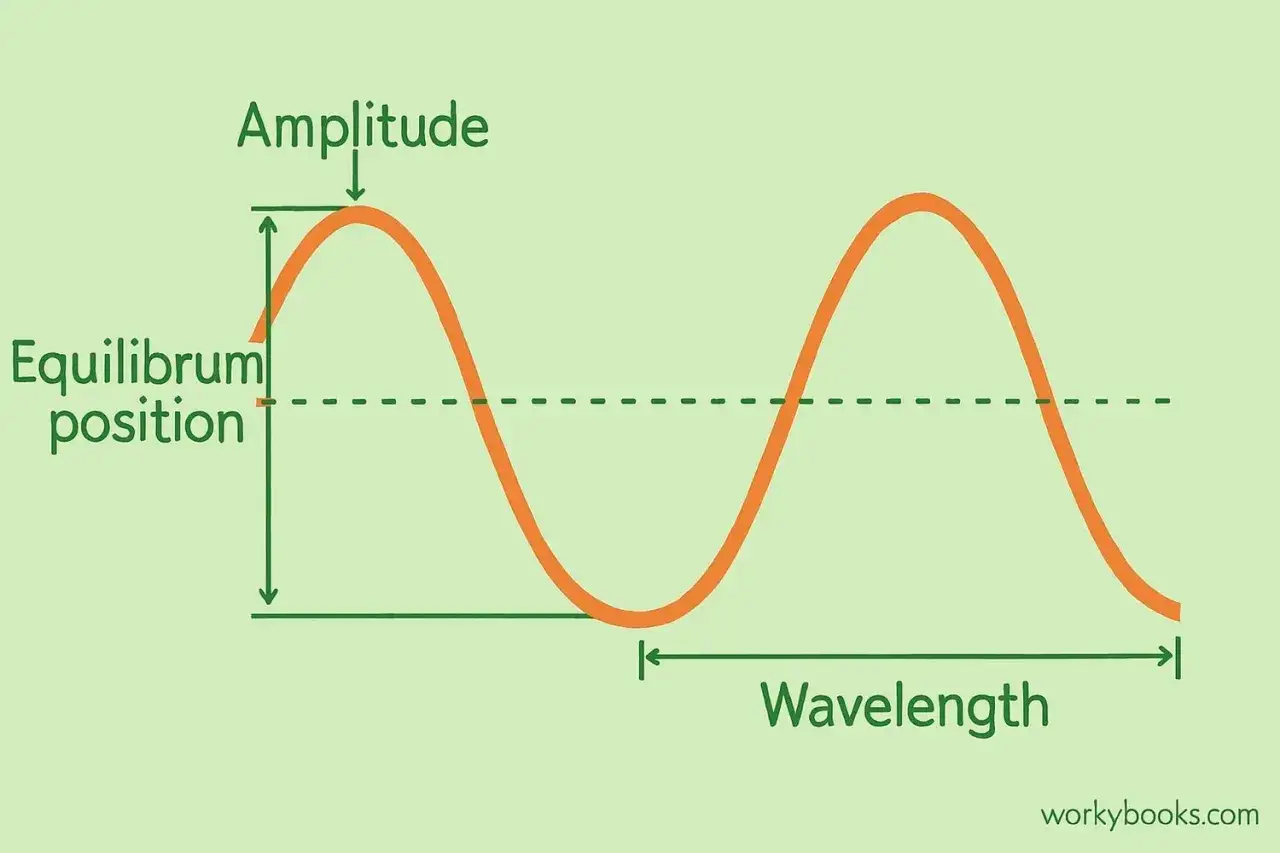

Najprostsza metoda polega na odczytaniu największego wychylenia względem zera na wykresie położenia w funkcji czasu. Jeżeli wykres osiąga wartości od -0,06 m do +0,06 m, amplituda wynosi 0,06 m, czyli 6 cm.
Gdy podane są dwa skrajne punkty, korzystam ze wzoru:
A = (xmax - xmin) / 2
Przykład jest prosty. Jeśli ciało porusza się od -3 cm do +7 cm, zakres ruchu wynosi 10 cm, więc amplituda to 5 cm. Środek tego ruchu znajduje się w punkcie +2 cm, a nie w zerze. To ważne, ponieważ dopiero względem tego środka można poprawnie określić wychylenie.
| Dane | Obliczenie | Wynik |
|---|---|---|
| Skrajne położenia -8 cm i +8 cm | (8 - (-8)) / 2 | 8 cm |
| Skrajne położenia -3 cm i +7 cm | (7 - (-3)) / 2 | 5 cm |
| Zakres od jednego końca do drugiego 24 cm | 24 / 2 | 12 cm |
Równanie ruchu harmonicznego
W idealnym ruchu harmonicznym wychylenie można zapisać jako x(t) = A sin(ωt + φ). Symbol A oznacza amplitudę, ω częstość kołową, t czas, a φ fazę początkową, czyli informację o tym, z którego miejsca ruch się rozpoczął.
Nie trzeba znać całego równania, aby znaleźć maksymalne wychylenie. Wystarczy zauważyć, że funkcja sinus przyjmuje wartości od -1 do 1, dlatego największa wartość bezwzględna x(t) jest równa A.
Sprężyna, wahadło i przykłady z przyrody
Najłatwiej zobaczyć tę wielkość na przykładzie ciężarka i sprężyny. Po rozciągnięciu sprężyny ciężarek wraca ku położeniu równowagi, ponieważ działa siła sprężystości. Jeżeli odciągnięto go maksymalnie o 3 cm, a opory są małe, początkowa amplituda wynosi 3 cm.
Wahadło działa podobnie, choć porusza się po łuku. Dla niewielkich wychyleń można przyjąć, że jego ruch jest prawie harmoniczny. Gdy kulkę odchylimy o 6 cm od najniższego położenia mierzonego wzdłuż toru, amplituda liniowa wynosi 6 cm.
To pojęcie dobrze opisuje również zjawiska przyrodnicze. Drgać może struna głosowa, gałąź poruszana wiatrem, powierzchnia wody po wrzuceniu kamienia, a nawet fragment skorupy ziemskiej podczas wstrząsów. W każdym przypadku pytam przede wszystkim, od jakiego średniego położenia mierzymy odchylenie.
Amplituda liniowa i kątowa
W przypadku ruchu po prostej używamy odległości, na przykład 2 mm dla drgającej igły sejsmografu. Przy wahadle wygodniejszy może być kąt, na przykład 5°. Nie należy jednak mieszać tych wartości, ponieważ 5° nie jest tym samym co 5 cm.
Dla małych kątów można przybliżyć długość wychylenia wzorem s ≈ lα, gdzie s jest długością łuku, l długością wahadła, a α kątem wyrażonym w radianach. Przy dużych wychyleniach takie uproszczenie przestaje być dokładne, a ruch wahadła nie jest już idealnie harmoniczny.
Amplituda a okres, częstotliwość i energia
Amplituda odpowiada na pytanie „jak szeroki jest ruch”, natomiast okres T mówi, ile czasu trwa jedno pełne drganie. Częstotliwość f określa liczbę drgań w ciągu sekundy i spełnia zależność f = 1/T.
Duża amplituda nie musi oznaczać dużej częstotliwości. Huśtawka może wychylać się szeroko, ale poruszać powoli. Z kolei struna instrumentu może drgać z dużą częstotliwością i niewielką amplitudą.
W idealnym oscylatorze sprężynowym energia mechaniczna wynosi E = 1/2 kA², gdzie k jest współczynnikiem sprężystości. Oznacza to, że przy tej samej sprężynie zwiększenie amplitudy dwa razy zwiększa energię aż cztery razy. W praktyce część energii rozprasza się przez tarcie i opór powietrza.
W przypadku dźwięku większa amplituda drgań źródła zwykle wiąże się z głośniejszym dźwiękiem, a częstotliwość wpływa przede wszystkim na jego wysokość. To użyteczne rozróżnienie także podczas nauki języków, gdy obserwujemy różnicę między siłą głosu a wysokością tonu.
Dlaczego amplituda maleje albo nagle rośnie
W realnym świecie drgania prawie nigdy nie trwają wiecznie. Tarcie, opór powietrza i inne straty energii powodują tłumienie, czyli stopniowe zmniejszanie maksymalnych wychyleń. Rozkołysana huśtawka po pewnym czasie sama się zatrzyma, nawet jeśli początkowo miała sporą amplitudę.
Tempo zanikania zależy od oporów. Lekko tłumione drgania mogą utrzymywać się długo, natomiast w gęstym ośrodku szybko tracą energię. Dlatego amplituda nie zawsze ma jedną stałą wartość, którą można podać dla całego ruchu.
Przeczytaj również: Hiszpański od podstaw - Jak zacząć i szybko mówić?
Rezonans zwiększa wychylenia
Odwrotna sytuacja występuje przy rezonansie. Jeśli układ jest pobudzany z częstotliwością zbliżoną do jego częstotliwości własnej, dostarczana energia trafia w odpowiednim momencie i amplituda może wyraźnie wzrosnąć.
Dobrym przykładem jest huśtawka. Popychanie jej w przypadkowych chwilach niewiele daje, ale rytm zgodny z naturalnym okresem ruchu szybko zwiększa wychylenie. W technice rezonans bywa użyteczny, lecz przy konstrukcjach, mostach lub maszynach może prowadzić do niebezpiecznych wibracji, jeśli nie zostanie odpowiednio ograniczony.
Jak nie pomylić amplitudy z całkowitą drogą
Podczas rozwiązywania zadań najczęściej mylę te dwie wartości wtedy, gdy od razu patrzę na odległość między skrajnymi punktami. Jeżeli ciężarek przemieszcza się od 10 cm w lewo do 10 cm w prawo, jego amplituda wynosi 10 cm, ale odległość między skrajnymi położeniami to 20 cm.
- Wychylenie opisuje położenie ciała w konkretnej chwili.
- Amplituda jest największą wartością wychylenia od równowagi.
- Zakres ruchu między skrajnymi punktami wynosi zwykle 2A.
- Droga w jednym pełnym drganiu w idealnym ruchu po prostej wynosi 4A.
Przy odczytywaniu wykresu sprawdzam jeszcze, czy oś pionowa pokazuje wychylenie, prędkość, przyspieszenie czy energię. Tylko wykres położenia pozwala bezpośrednio odczytać maksymalne oddalenie. Skala i jednostki mają tu znaczenie równie duże jak sam wzór.
Prosty sposób na sprawdzenie wyniku
Jeśli masz wątpliwości, zaznacz na rysunku trzy punkty: środek ruchu oraz oba skrajne położenia. Odległość od środka do dowolnego końca powinna odpowiadać amplitudzie, a odległość między końcami powinna być jej dwukrotnością.
W zadaniach szkolnych pomaga też krótka kontrola jednostek. Amplituda mechaniczna może być podana w metrach, centymetrach lub milimetrach, ale nie w sekundach, ponieważ sekunda jest jednostką okresu. Gdy te trzy wartości się zgadzają, większość typowych pomyłek znika już na etapie sprawdzania.
Najkrócej mówiąc, amplituda określa rozmiar drgania, okres jego czas trwania, a częstotliwość tempo powtarzania. Zapamiętanie tej trójki i odwołanie do położenia równowagi wystarcza, by poprawnie analizować sprężynę, wahadło, falowanie wody czy drgania obserwowane w przyrodzie.
